SPI接続LCD

ＳＰＩ通信

（１）SPIとは
　Serial Peripheral Interfaceの略で、モトローラ社（現　フリースケール社）が提唱した３線式の同期式シリアル通信インターフェースのことです。SPIはI2Cと同じようなシリアル通信方式の１つです。I2Cと比較すると、配線数は増えますが通信速度は速くなります。基本的には、

　　・データ出力信号SDO（MOSIとも表現します　Master OUT 　Slave IN)

　　・データ入力信号SDI（MISOとも表現します　Maser IN　　Slave OUT）

　　・クロック信号SCK（Serial Clock)

　　・スレーブ選択信号CS（Chip Select)

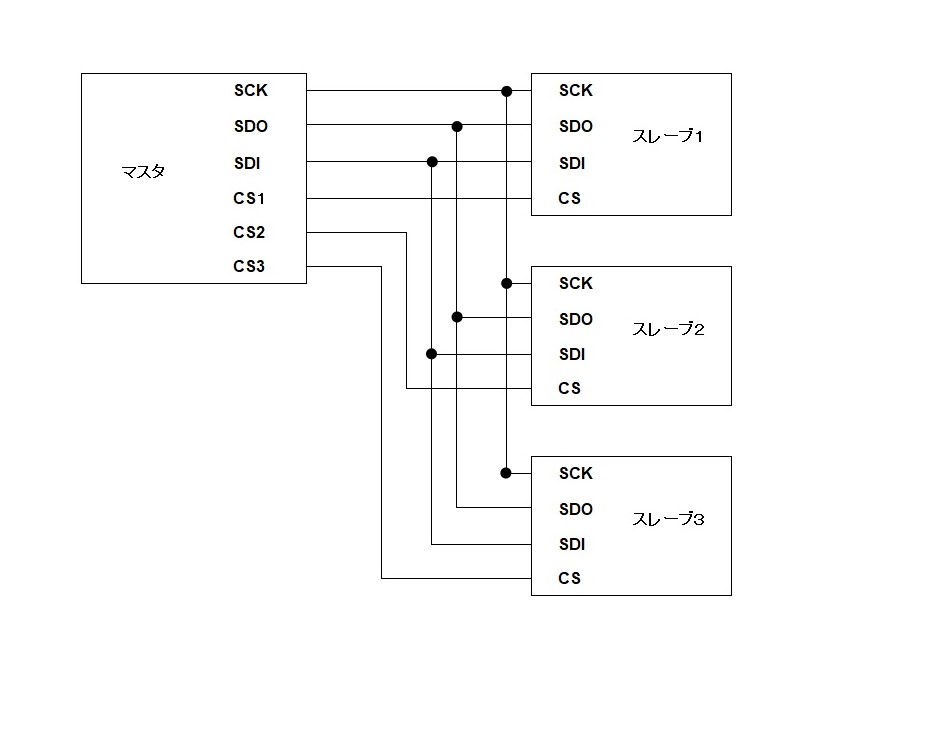

　　の４本の信号線で通信を行います。SPI通信ではスレーブはアドレスを持たず、個別の物理的なアドレスピンを介して、マスターが通信する相手となるスレーブ選択-CSピンを用いて指定します。スレーブが複数ある場合は、SDO、SDI、SCKは共通に使いますが、CSはスレーブ毎の本数が必要になります。まれに複数のスレーブ選択ピンが一つに(カスケード)接続される場合もあります。クロック信号は常にマスタ側が制御します。SPIは全二重インターフェースなので、データの送信と受信を同時に行うことが可能です。

（２）ＳＰＩの動作手順

　動作は以下のような手順でおこなわれます。

１）　SPI通信を開始するには、マスタからクロック信号送ると共に、選択するスレーブのCS（ﾁｯﾌﾟｾﾚｸﾄ）を有効（LOW）にすることによってﾃﾞｰﾀの送受信が可能になります。通信が終了したら、クロックを停止して、選択したスレーブのCSを無効（HIGH)にする必要があります。

２）SPIでは、クロックの極性（CPOL)とクロックの位相（CPHA)により、４つの動作モードがあります。

　◎CPOL（Clock Polarity）・・・CPOL=0（クロックの正極性）、CPOL=1(クロックの負極性）を表します。

　　CPOL=０（クロックの正極性）・・・　正極性とは、通信を行わない待機時にCLK信号をLに固定し、通信時にHのクロックパルスを発生させます。

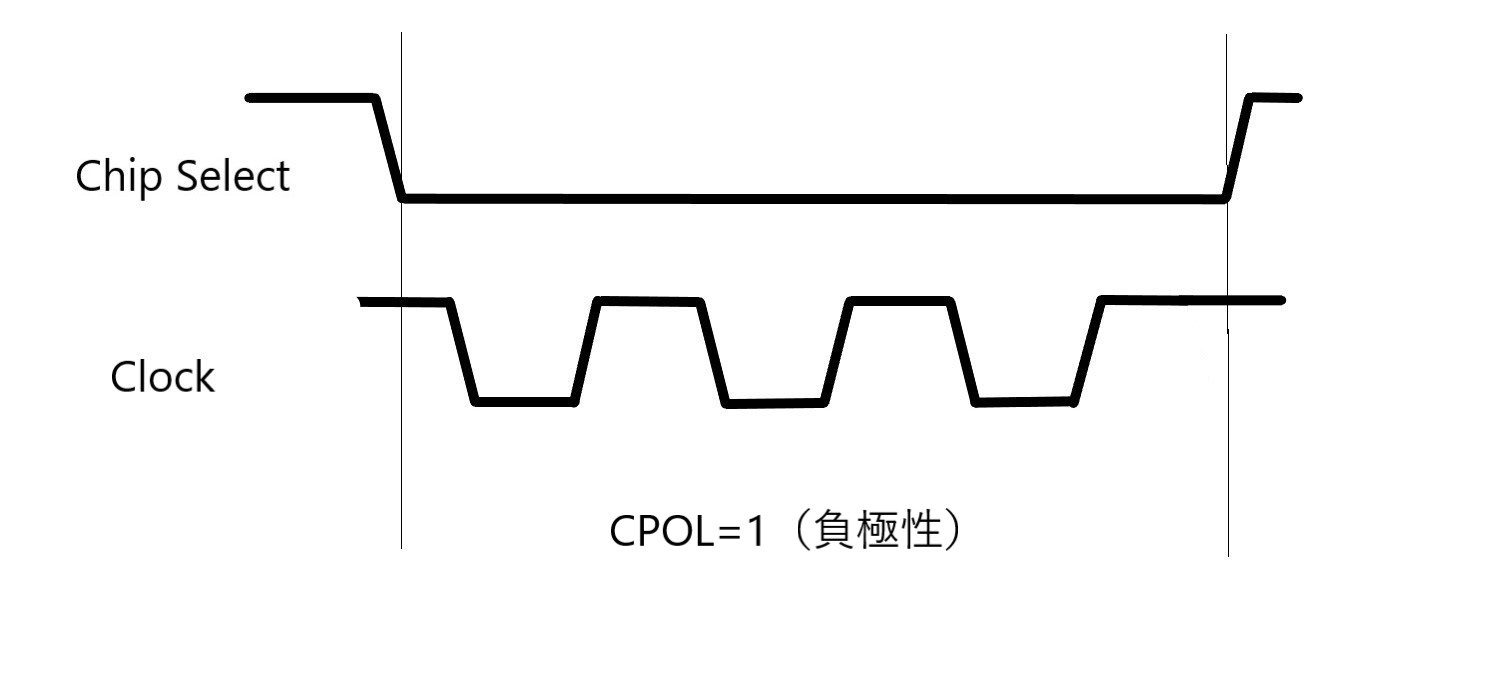

　　CPOL=1（クロックの負極性）・・・負極性とは、通信を行わない待機時にCLK信号をHに固定し、通信時にLのクロックパルスを発生させます。

　◎CPHA（Clock Phase=CPHA）・・・クロックは１クロックで0から1、1から0に切り替わるがその切り替わりのタイミングのことをいう。
　　クロックパルスの最初でサンプリングする（CPHA=0)か最後でサンプリングする（CPHA=1)かを表します。
　　CPHA=0の場合、ｸﾛｯｸの奇数番目の変化でﾃﾞｰﾀを取り込み、偶数番目の変化でｼﾌﾄ。
　　CPHA=1の場合、ｸﾛｯｸの奇数番目の変化でｼﾌﾄし、偶数番目の変化でﾃﾞｰﾀを取り込む。

以上の組み合わせから下記表のように４通りの動作モードがあります。

動作モード	CPOL	CPHA	備　　　考
モード０	０	０	ｸﾛｯｸは正極性、立ち上がりｴｯｼﾞ（ｸﾛｯｸﾊﾟﾙｽの最初）でﾃﾞｰﾀ取り組み
モード１	０	１	ｸﾛｯｸは正極性、立ち下がりｴｯｼﾞ（ｸﾛｯｸﾊﾟﾙｽの最後）でﾃﾞｰﾀ取り組み
モード２	１	０	ｸﾛｯｸは負極性、立ち下がりｴｯｼﾞ（ｸﾛｯｸﾊﾟﾙｽの最初）でﾃﾞｰﾀ取り組み
モード３	１	１	ｸﾛｯｸは負極性、立ち上がりｴｯｼﾞ（ｸﾛｯｸﾊﾟﾙｽの最後）でﾃﾞｰﾀ取り組み

　どの動作モードで通信するかは、スレーブ側デバイスの仕様に左右されます。マスタ側の通信プログラムは、スレーブ側の仕様に合わせて変更されます。

３）SPI接続LCD　AQM1284RNの概要

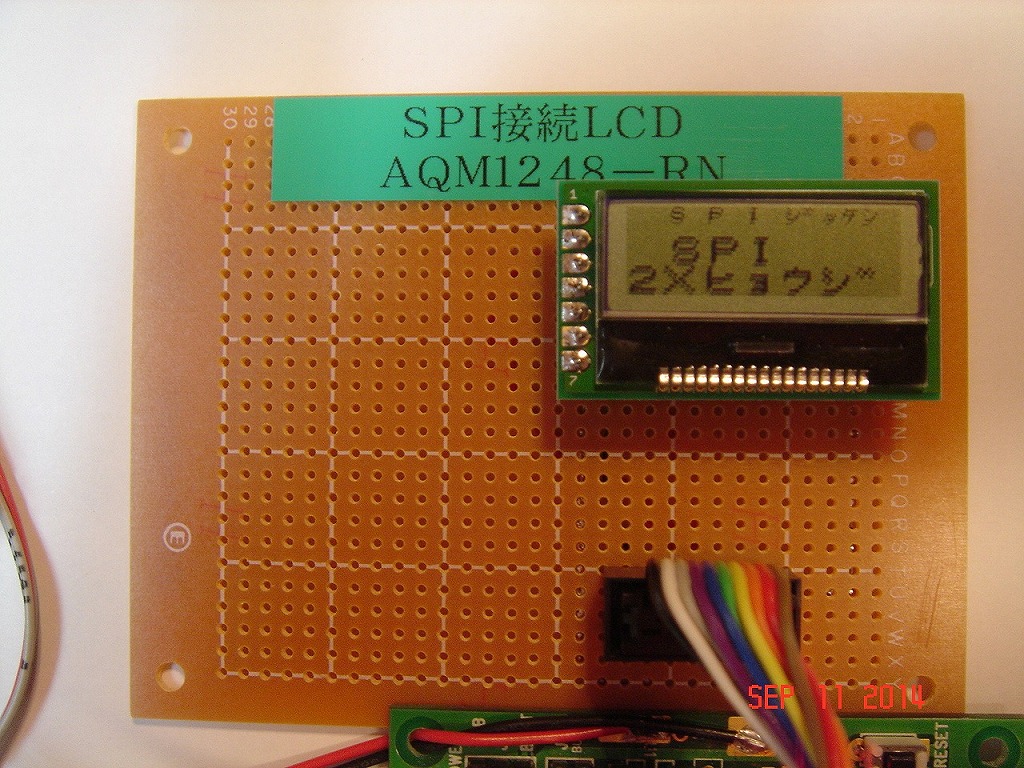

　秋月電子で購入できるSPI接続LCD　AQM1284RNを取り扱ってみます。マスタからの受信のみでデバイスからの読み込みはできません。LCDの制御は、SPI標準のSCLK（クロック）、SDI（データ信号）、/CS（チップセレクト）の３本と＋RS（データとコマンドの選択）合計４本で行います。RSはコマンドの場合は「０」、データの場合は「１」です。SPIはSCLKアイドル時はH、SCLK立ち上がりで読み込みます（モード３）。

４）SPI接続LCD　AQM1284は、SCLKアイドル時Hで、SCLK立ち上がりで読み込みですので、SPIスレーブへの書き込み基本関数は以下のようになっています。

　void　WriteSPI(unsigned　char　data)
　｛
　　　unsigned　char　i；
　　　C_CS；　　　　　　　　・・・　ﾁｯﾌﾟｾﾚｸﾄを0にしてデータ送信を可能にする
　　　for（i=0；i<8；i++）｛　・・・１バイトのデータを１ビット毎に８回クロックと共に送信
　　　　if(data　＆　0x80）｛　・・・最上位ビットから順に送信する
　　　　　S_SDI；　　　　　　・・・ｄａｔａ送信ビットが１ならデータ入力端子を１にする
　　　　｝
　　　　else｛
　　　　　C_SDI；　　　　　　・・・ｄａｔａ送信ビットが０ならデータ入力端子を０にする
　　　　｝
　　　　delay；　　　　　　　　・・・６ｕｓの遅延
　　　　L_CLK()；　　　　　　・・・クロック端子を０にする
　　　　H_CLK()；　　　　　　・・・クロック端子を１にした後ｄａｔａ送信ビットが送信される
　　　　data<<=1；　　　　　・・・ｄａｔａ送信ビットを最上位にシフトする
　　　｝
　　　S_CS;　　　　　　　　　・・・チップセレクトを１にして１バイト送信を終了する
　｝

　送るものがデータか、コマンドかの区別はRSの値で判別します。Ｈ（＝１）でデータ、Ｌ（＝０）でコマンドを意味します。液晶の初期化手順、コントラスト設定等は付属のマニュアルに従って行っています。動作原理はＩ２Ｃと同様です。受信と送信が同時にできますので、Ｉ２Ｃより高速にデータのやり取りができると思いますが、今回はデータの送信しか行っていません。プログラムはＩ２Ｃで使ったプログラムを変更して使用しています。　SPI接続のLCDを使うためにはフォントを自前で用意する必要があります。マイコンカーラリーのR8CM12のサイトで紹介されている「美咲フォント」を使用しました。フォントの使用方法等は、このサイトで詳しく説明されています。　

Ⅱ.ＳＰＩ接続ＬＣＤの制御（Ver.2　ピン配置変更　２０２０．８．３０）

　多くのSPI接続のグラフィック液晶が各社から販売されています。　マイコンカーラリーのホームページにR8C38で秋月電子のSPI－LCD、AQM1248-RNを扱ったプログラムが紹介されています。

　AQM1248-RNはCS（チップセレクト）、SCLK（クロック）、SDI（データ入力）の3線の他、RS端子（データ、コマンド識別端子）の４線を使って制御しています。

（１）接続ピン配置・・・ピッチ変換基板に接続した出力ピン配置（液晶側からの出力はないのでSDOは使いません）
　（Ver.2では、E8Aエミュレータを使えるようにピン配置を変更しています）

ＡＱＭ１２４８－ＲＮ側	Ｒ８Ｃ／Ｍ１２側

１　ＶＤＤ	今回は３．６Vを使用
２　ＣＳ	チップセレクト端子　　　　ｐ１＿７に接続
３　ＲＥＳＥＴ	リセット端子　今回は無接続
４　ＲＳ	データ、コマンド識別端子　ｐ１＿３に接続
５　ＳＣＬＫ	クロック端子　　　　　　　ｐ１＿６に接続
６　ＳＤＩ	データ入力端子　　　　　　ｐ１＿４に接続
７　ＧＮＤ	グランドに接続

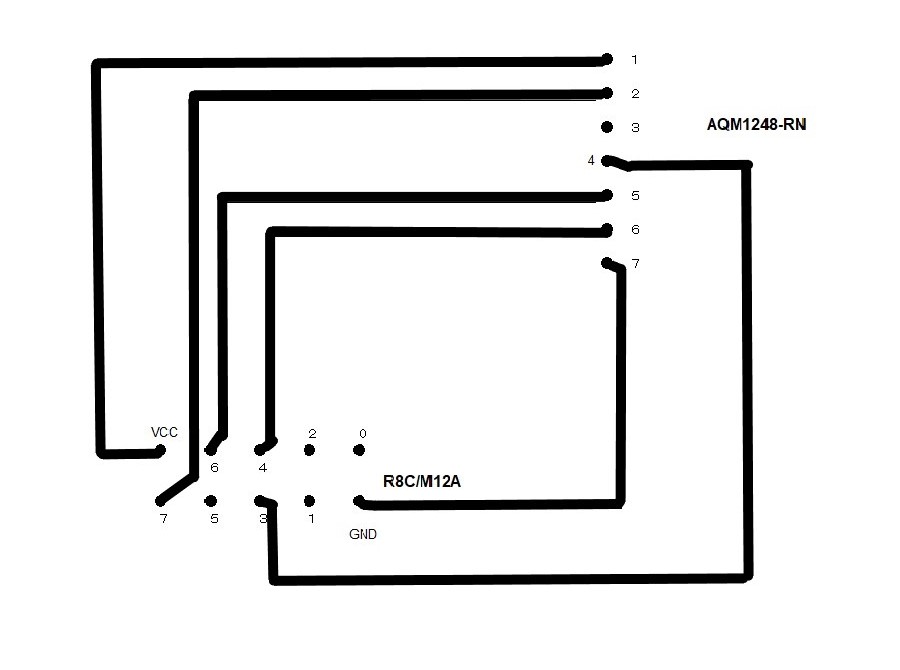

AQM1248-RN　R8C/M12A　配線図（半田面）

（３）プログラム

１）メインプログラム　EM_SPI_LCD.c

０１：#include "sfr_r8m12a.h" // R8C/M12A SFRの定義ファイル
０２：#include "spi_lcd_lib.h" // 共通のプロトタイプ宣言をヘッダーファイル化
０３：void main(void)
０４：{
０５：　unsigned char x,y;
０６：　init(); // R8CM12の初期化
０７：　SPI_LCD_init(); // LCD AQM1248A-RNの初期化
０８：　SPI_LCD_clr(); // 画面を消去しないとｺﾞﾐが表示されてしまう
０９：　SPI_LCD_posxy(20,0);
１０：　SPI_LCD_data('S');SPI_LCD_data(' ');
１１：　SPI_LCD_data('P');SPI_LCD_data(' ');
１２：　SPI_LCD_data('I');
１３：　SPI_LCD_str(" ｼﾞｯｹﾝ");
１４：　x=20;y=2;
１５：　x=SPI_LCD_data2('S',x,y);
１６：　x=SPI_LCD_data2('P',x+10,y);
１７：　SPI_LCD_data2('I',x+10,y);
１８：　x=0;y=4;
１９：　x=SPI_LCD_str2("2Xﾋｮｳｼﾞ",x,y);
２０：　while(1);
２１：}

２）spi_lib_lcd.h　・・・共通のプロトタイプ宣言をヘッダーファイル化

０１：#define　S_RS　　p1_3=1　//　液晶のRS端子(ﾃﾞｰﾀ,ｺﾏﾝﾄﾞ識別端子) p1_3を1にする
０２：#define　C_RS　　p1_3=0　//　液晶のRS端子(ﾃﾞｰﾀ,ｺﾏﾝﾄﾞ識別端子) p1_3を0にする
０３：#define　RS_DDR　pd1_3　//　液晶のRS端子の入出力設定ﾚｼﾞｽﾀ
０４：#define　S_CS　　p1_7=1　//　液晶のCS端子(ﾁｯﾌﾟｾﾚｸﾄ端子) p1_7を1にする
０５：#define　C_CS　　p1_7=0　//　液晶のCS端子(ﾁｯﾌﾟｾﾚｸﾄ端子) p1_7を0にする
０６：#define　CS_DDR　pd1_7　//　液晶のCS端子の入出力設定ﾚｼﾞｽﾀ
０７：#define　S_SDI　　p1_4=1　//　液晶のSDI端子(ﾃﾞｰﾀ入力端子)　p1_4を1にする
０８：#define　C_SDI　　p1_4=0　//　液晶のSDI端子(ﾃﾞｰﾀ入力端子)　p1_4を0にする
０９：#define　SDI_IN　　pd1_4=0　//　p1_4を入力ﾎﾟｰﾄに設定
１０：#define　SDI_OUT　pd1_4=1　//　p1_4を出力ﾎﾟｰﾄに設定
１１：#define　SDIDDR　pd1_4　//　液晶のSDI端子の入出力設定ﾚｼﾞｽﾀ
１２：#define　S_SCL　p1_6=1　//　液晶のｸﾛｯｸ端子 p1_6を1にする
１３：#define　C_SCL　p1_6=0　//　液晶のｸﾛｯｸ端子 p1_6を0にする
１４：#define　SCL_DDR　pd1_6　//　液晶のSCLK端子の入出力設定ﾚｼﾞｽﾀ
１５：#define　CLOCK　20000

１６：void init(void);
１７：void wait_us(unsigned long usec);// us単位のﾀｲﾏ
１８：void wait_ms(unsigned long msec);// ms単位のﾀｲﾏ
１９：void H_CLK(void);// ｸﾛｯｸをHighにする
２０：void L_CLK(void);// ｸﾛｯｸをLowにする
２１：void delay(void);// 6usの遅延関数
２２：void SPI_LCD_init(void);// lcd初期化関数
２３：void WriteSPI(unsigned char data);// 書き込みの基本関数
２４：void SPI_LCD_cmd(unsigned char cmd);// 液晶へのｺﾏﾝﾄﾞ出力関数
２５：void SPI_LCD_clr(void);// LCDの表示RAMを消去する関数
２６：void SPI_LCD_ram(unsigned char wc);// G-LCD RAMにﾃﾞｰﾀを1ﾊﾞｲﾄ送信する関数
２７：void SPI_LCD_data(unsigned char dat);// G-LCDに１文字表示する関数　通常表示
２８：void SPI_LCD_posxy(unsigned char x,unsigned char y);// LCDの表示RAMのｶｰｿﾙ位置指定する関数
２９：void SPI_LCD_str(char *str);// LCDに文字列を出力する関数　通常表示
３０：// G-LCDに縦横２倍で１文字表示する関数
３１：unsigned char SPI_LCD_data2(unsigned char dat,unsigned char px,unsigned char py);
３２：// G-LCDに縦横２倍で文字列を表示する関数
３３：unsigned char SPI_LCD_str2(unsigned char *str,unsigned char px,unsigned char py);

３）spi_lcd_ctrl.c　・・・SPI　LCD関連命令関数の集まり

０１：#include "sfr_r8m12a.h"//　R8C/M12A SFRの定義ファイル
０２：#include "font_8x8.h"　//　8x8dotフォント
０３：#include "spi_lcd_lib.h"//　共通のプロトタイプ宣言をヘッダーファイル化
０４：
　　/***************************************/
　　/* I/O 初期化関数 */
　　/***************************************/
　　void init(void)
　　{
　　　　int i;
　　　　prc0 = 1; // ﾌﾟﾛﾃｸﾄﾚｼﾞｽﾀ解除
　　　　hocoe = 1; // 高速ｵﾝﾁｯﾌﾟｵｼﾚｰﾀ発振開始
　　　　for(i=0;i<50;i++); // 発振安定まで待つ
　　　　hscksel = 1; // 高速ｵﾝﾁｯﾌﾟｵｼﾚｰﾀ選択ﾋﾞｯﾄを1にする
　　　　scksel = 1; // ｼｽﾃﾑ基準ｸﾛｯｸを高速にする
　　　　prc0 = 0; // ﾌﾟﾛﾃｸﾄﾚｼﾞｽﾀ禁止
　　　　pd1 = 0xff; // p1_0～p1_7 出力設定
　　}
　　/*****************************************/
　　/* 液晶初期化関数 */
　　/*****************************************/
　　void SPI_LCD_init(void)
　　{
　　　　RS_DDR = 1; // 液晶のRS端子の入出力設定ﾚｼﾞｽﾀ
　　　　CS_DDR = 1; // 液晶のCS端子の入出力設定ﾚｼﾞｽﾀ出力に設定
　　　　SCL_DDR= 1; // 液晶のSCLK端子の入出力設定ﾚｼﾞｽﾀ出力に設定
　　　　SDI_OUT; // 液晶のSDI端子の入出力設定ﾚｼﾞｽﾀ出力に設定
　
　　　　SPI_LCD_cmd(0xae); // LCD display off
　　　　SPI_LCD_cmd(0xa0); // ADC select = normal
　　　　SPI_LCD_cmd(0xc8); // Common output = revers
　　　　SPI_LCD_cmd(0xa3); // Bias = 1/7
　　　　// 内部ﾚｷﾞｭﾚｰﾀを順番にONする
　　　　SPI_LCD_cmd(0x2c); // 内部ﾚｷﾞｭﾚｰﾀを順番にONする ON 1
　　　　wait_us(30);
　　　　SPI_LCD_cmd(0x2e); // 内部ﾚｷﾞｭﾚｰﾀを順番にONする ON 2
　　　　wait_ms(2);
　　　　SPI_LCD_cmd(0x2f); // 内部ﾚｷﾞｭﾚｰﾀを順番にONする ON 3
　　　　wait_ms(2);
　　　　// ｺﾝﾄﾗｽﾄ設定
　　　　SPI_LCD_cmd(0x23); // Vo voltage resister ratio set
　　　　SPI_LCD_cmd(0x81); // Electronic volume mode set
　　　　SPI_LCD_cmd(0x1c); // Electronic volume value set
　　　　// 表示設定
　　　　SPI_LCD_cmd(0xa4); // display all point = normal
　　　　SPI_LCD_cmd(0x40); // display start line=0
　　　　SPI_LCD_cmd(0xa6); // display normal/revers = normal
　　　　SPI_LCD_cmd(0xaf); // display ON
　　}
　　/********************************************/
　　/* ｸﾛｯｸをHighにする */
　　/********************************************/
　　void H_CLK(void)
　　{
　　　　S_SCL;
　　　　delay();
　　}
　　/********************************************/
　　/* ｸﾛｯｸをLowにする */
　　/********************************************/
　　void L_CLK(void)
　　{
　　　　C_SCL;
　　　　delay();
　　}
　　/********************************************/
　　/* 書き込みの基本関数 */
　　/********************************************/
　　void WriteSPI(unsigned char data)
　　{
　　　　unsigned char i;
　　　　C_CS;
　　　　for(i=0;i<8;i++){ // 1ﾋﾞﾄ毎にｸﾛｯｸと共に送信
　　　　　　if(data & 0x80){
　　　　　　　　S_SDI;
　　　　　　}
　　　　　　else{
　　　　　　　　C_SDI;
　　　　　　}
　　　　　　delay();
　　　　　　H_CLK();
　　　　　　L_CLK();
　　　　　　data<<=1;
　　　　}
　　　　S_CS;
　　}
　　/********************************************/
　　/* ｺﾏﾝﾄﾞ書き込み関数 */
　　/********************************************/
　　void SPI_LCD_cmd(unsigned char cmd)
　　{
　　　　C_CS; // Chip select = 0 有効
　　　　C_RS; // ｺﾏﾝﾄﾞを指定
　　　　WriteSPI(cmd); // SPIで書き込み
　　　　S_CS; // Chip select =1 終了
　　}

　　/******************************************/
　　/* ﾃﾞｰﾀ書き込み関数 */
　　/******************************************/
　　void SPI_LCD_ram(unsigned char wc)
　　{
　　　　C_CS; // Chip select = 0 有効
　　　　S_RS; // ﾃﾞｰﾀを指定
　　　　WriteSPI(wc); // SPIで書き込み
　　　　S_CS; // Chip select =1 終了
　　}
　　/********************************************/
　　/* 1文字表示関数通常表示 */
　　/********************************************/
　　void SPI_LCD_data(unsigned char dat)
　　{
　　　　unsigned char i,p;
　　　　dat -= 0x20; // 配列ｱﾄﾞﾚｽを計算
　　　　for(i=0;i<8;i++){
　　　　　　p=font[dat][i];
　　　　　　SPI_LCD_ram(p); // ﾃﾞｰﾀ転送
　　　　}
　　　　SPI_LCD_ram(0); // 文字間隔を空ける
　　}
　　/********************************************/
　　/* 文字列出力通常表示 */
　　/********************************************/
　　void SPI_LCD_str(char *str)
　　{
　　　　while(*str){
　　　　　　SPI_LCD_data(*str++);
　　　　}
　　}
　　/********************************************/
　　/* 1文字表示関数縦横２倍で表示する */
　　/********************************************/
　　unsigned char SPI_LCD_data2(unsigned char dat,unsigned char px,unsigned char py)
　　{
　　　　unsigned char i,p,cnt;
　　　　dat -= 0x20; // 配列ｱﾄﾞﾚｽを計算

　　　　// 拡大フォント表示（上半分）
　　　　SPI_LCD_posxy(px,py); // 上半分の表示位置を指定する
　　　　for(i=0;i<8;i++){
　　　　　　p=font[dat][i]; // ﾌｫﾝﾄﾃﾞｰﾀの下位4ﾋﾞｯﾄ
　　　　　　cnt = 0;
　　　　　　if(p & 0b00000001) cnt = 0b00000011;// 縦方向２倍
　　　　　　if(p & 0b00000010) cnt |=0b00001100;// 〃
　　　　　　if(p & 0b00000100) cnt |=0b00110000;// 〃
　　　　　　if(p & 0b00001000) cnt |=0b11000000;// 〃
　　　　　　SPI_LCD_ram(cnt);SPI_LCD_ram(cnt); // 横を２倍に拡げる
　　　　}
　　　　SPI_LCD_ram(0);SPI_LCD_ram(0); // 空白部分も２倍

　　　　// 拡大フォント表示（下半分）
　　　　SPI_LCD_posxy(px,py+1); // 下半分の表示位置を指定する
　　　　for(i=0;i<8;i++){
　　　　　　p=font[dat][i]; // ﾌｫﾝﾄﾃﾞｰﾀの上位4ﾋﾞｯﾄ
　　　　　　cnt = 0;
　　　　　　if(p & 0b00010000) cnt = 0b00000011;// 縦方向２倍
　　　　　　if(p & 0b00100000) cnt |=0b00001100;// 〃
　　　　　　if(p & 0b01000000) cnt |=0b00110000;// 〃
　　　　　　if(p & 0b10000000) cnt |=0b11000000;// 〃
　　　　　　SPI_LCD_ram(cnt);SPI_LCD_ram(cnt); // 横に２倍に拡げる
　　　　}
　　　　SPI_LCD_ram(0);SPI_LCD_ram(0); // 空白部分も２倍
　　　　return (i+1)*2+px; // 次に隣に表示する位置を返す
　　}
　　/********************************************/
　　/* 文字列を縦横２倍で表示する関数 */
　　/********************************************/
　　unsigned char SPI_LCD_str2(unsigned char *str,unsigned char px,unsigned char py)
　　{
　　　　while(*str){
　　　　　　px=SPI_LCD_data2(*str++,px,py);
　　　　}
　　　　return px; // 次の文字位置のx座標を返す
　　}
　　/********************************************/
　　/* ﾃﾞｰﾀ消去 */
　　/********************************************/
　　void SPI_LCD_clr(void)
　　{
　　　　unsigned char i,j;
　　　　for(j=0;j<8;j++){
　　　　　　SPI_LCD_posxy(0,j);
　　　　　　for(i=0;i<128;i++){
　　　　　　　　SPI_LCD_ram(0);
　　　　　　}
　　　　}
　　}
　　/********************************************/
　　/* ｶｰｿﾙ位置指定 */
　　/********************************************/
　　void SPI_LCD_posxy(unsigned char x,unsigned char y)
　　{
　　　　SPI_LCD_cmd(0xb0 | y); // ﾍﾟｰｼﾞ指定
　　　　SPI_LCD_cmd(0x10 | (x >> 4)); // ﾍﾟｰｼﾞ内ROMｱﾄﾞﾚｽ指定
　　　　SPI_LCD_cmd(x & 0xf); // 〃
　　}
　　/********************************************/
　　/* タイマ本体 us単位のwait関数 */
　　/********************************************/
　　void wait_us(unsigned long usec)
　　{
　　　　usec = (usec * CLOCK) / 45000;
　　　　while(usec --);{}
　　}
　　/********************************************/
　　/* タイマ本体 ms単位のwait関数 */
　　/********************************************/
　　void wait_ms(unsigned long msec)
　　{
　　　　unsigned int i;
　　　　for(i=0;i<msec;i++){
　　　　　　wait_us(1000);
　　　　}
　　}
　　/********************************************/
　　/* 6usの遅れ関数 */
　　/********************************************/
　　void delay(void)
　　{
　　　　unsigned char i;
　　　　for(i=0;i<5;i++){}
　　}

４）font_8x8.h　・・・フォントファイル

　　/**********************************************/
　　/* 対象マイコン特になし */
　　/* ﾌｧｲﾙ内容グラフィック液晶制御ライブラリ用フォントデータ */
　　/* バージョン Ver.1.00 */
　　/* Date 2012.04.27 */
　　/* Copyright ルネサスマイコンカーラリー事務局 */
　　/**********************************************/

　　/*
　　本キャラクタデータは、
　　8×8 ドット日本語フォント「美咲フォント」
　　http://www.geocities.jp/littlimi/font.htm
　　を16進数データに変換して使用しています。
　　フリーで提供されている門真なむ様にはお礼申し上げます。
　　*/

　　// キャラクタデータ 0x20～0xfd
　　const char signed font[222][8] = {
　　{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00}, // 0x20 '　'
　　{0x00,0x00,0x00,0x5f,0x00,0x00,0x00,0x00}, // 0x21 '！'
　　{0x05,0x03,0x00,0x05,0x03,0x00,0x00,0x00}, // 0x22 '”'

　　　　　　・
　　　　　　・
　　　　　　・

　　　　途中省略

　　　　　　・
　　　　　　・
　　　　　　・

　　{0x00,0x0f,0x42,0x41,0x21,0x1e,0x00,0x00}, // 0xf8 'り'(独自)
　　{0x00,0x10,0x69,0x6d,0x4b,0x49,0x30,0x00}, // 0xf9 'る'(独自)
　　{0x24,0x14,0x7f,0x04,0x02,0x3e,0x40,0x00}, // 0xfa 'れ'(独自)
　　{0x00,0x10,0x49,0x4d,0x4b,0x49,0x30,0x00}, // 0xfb 'ろ'(独自)
　　{0x24,0x14,0x7f,0x04,0x42,0x42,0x3c,0x00}, // 0xfc 'わ'(独自)
　　{0x40,0x30,0x0c,0x33,0x40,0x40,0x20,0x00} // 0xfd 'ん'(独自)
　　};
